概述

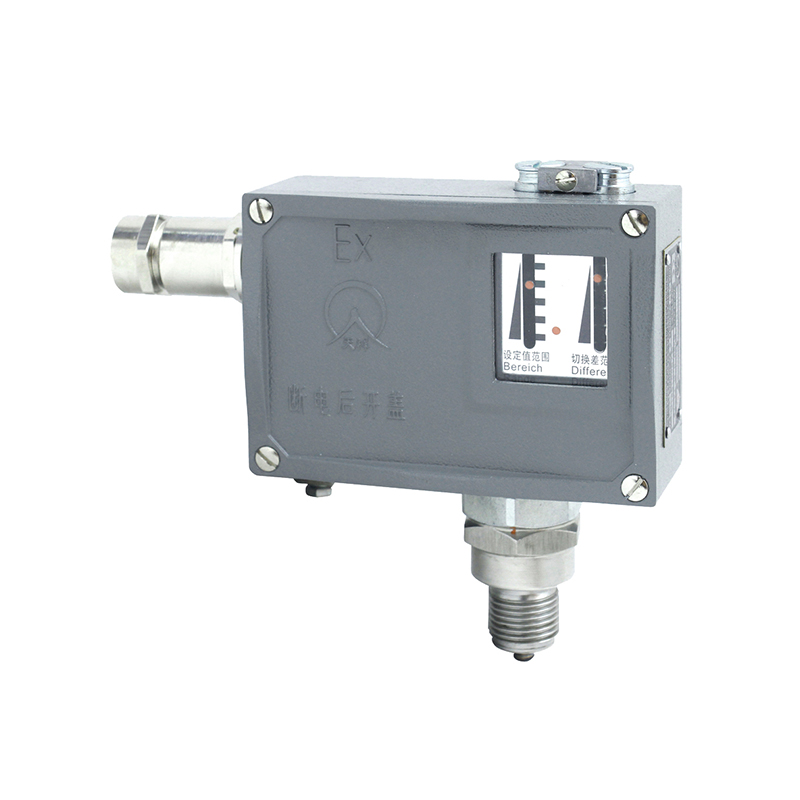

TL1102防爆壓力開關/壓力控制器采用波紋管式的傳感器，可用于腐蝕性氣體和液體介質。
TL1102防爆壓力開關/壓力控制器的設定值可調，調節范圍－0.1～6.3MPa。使用溫度范圍大。
主要技術性能
| 普通型 | 防爆型 | |
|---|---|---|
| 工作粘度 | <1×10－3m2/s | <1×10－3m2/s |
| 開關元件 | 微動開關 | 密封開關 |
| 防爆等級 | — | Exde Ⅱ CT4～T6 合格證編號: GYB19.1360X |
| 外殼防護等級 | IP65（符合DIN40050，與GB4208中IP65相當） | IP54（符合DIN40050，與GB4208中IP54相當） |
| 環境溫度 | －40℃～50℃ | －20℃～50℃ |
| 介質溫度 | 0～120℃ | 0～95℃ |
| 安裝位置 | — | 壓力接口垂直向下 |
| 抗振性能 | TL1102：40m/s2；TL1103：20m/s2 | Max：20m/s2 |
| 重復性誤差 | ≤1% | ≤1% |
| 觸點容量 | AC 220V 6A(阻性) |
DC 250V 0.25A(阻性) 60Wmax AC 250V 5A(阻性) 1250VAmax |
規格
TL1102切換差不可調
|
設定值調節范圍 MPa |
切換差不大于 MPa |
**允許壓力① MPa |
開關切換次數 次/分 | 壓力傳感器材料 |
接口 外螺紋 |
重量 kg | 外形尺寸圖號 | 訂貨目錄編號 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外殼 | 波紋管 | 普通型 | 防爆型 | 普通型 | 防爆型 | ||||||
| －0.1～0 | 0.007 | 1 | 20 | 1Cr18Ni9Ti |
不銹鋼 (316L) | G1/2″ | 1.0 | 01 | 04 | TL1102.10-106106 | TL1102.50-106106 |
| －0.1～0.1 | 0.008 | 1 | 20 | 1Cr18Ni9Ti |
不銹鋼 (316L) | G1/2″ | 1.0 | 01 | 04 | TL1102.10-105106 | TL1102.50-105106 |
| －0.1～0.16 | 0.009 | 1 | 20 | 1Cr18Ni9Ti |
不銹鋼 (316L) | G1/2″ | 1.0 | 01 | 04 | TL1102.10-104106 | TL1102.50-104106 |
| －0.1～0.25 | 0.012 | 1 | 20 | 1Cr18Ni9Ti |
不銹鋼 (316L) | G1/2″ | 1.0 | 01 | 04 | TL1102.10-103106 | TL1102.50-103106 |
| 0～0.1 | 0.008 | 1 | 20 | 1Cr18Ni9Ti |
不銹鋼 (316L) | G1/2″ | 1.0 | 01 | 04 | TL1102.10-110106 | TL1102.50-110106 |
| 0～0.16 | 0.009 | 1 | 20 | 1Cr18Ni9Ti |
不銹鋼 (316L) | G1/2″ | 1.0 | 01 | 04 | TL1102.10-111106 | TL1102.50-111106 |
| 0.01～0.25 | 0.01 | 1 | 20 | 1Cr18Ni9Ti |
不銹鋼 (316L) | G1/2″ | 1.0 | 01 | 04 | TL1102.10-145106 | TL1102.50-145106 |
| 0.02～0.4 | 0.03 | 2 | 20 | 1Cr18Ni9Ti |
不銹鋼 (316L) | G1/2″ | 0.85 | 02 | 05 | TL1102.10-151106 | TL1102.50-151106 |
| 0.03～0.6 | 0.035 | 2 | 20 | 1Cr18Ni9Ti |
不銹鋼 (316L) | G1/2″ | 0.85 | 02 | 05 | TL1102.10-156106 | TL1102.50-156106 |
| 0.03～1 | 0.04 | 2 | 20 | 1Cr18Ni9Ti |
不銹鋼 (316L) | G1/2″ | 0.85 | 02 | 05 | TL1102.10-158106 | TL1102.50-158106 |
| 0.05～1.6 | 0.08 | 5 | 20 | 1Cr18Ni9Ti |
不銹鋼 (316L) | G1/2″ | 0.9 | 03 | 06 | TL1102.10-167106 | TL1102.50-167106 |
| 0.05～2.5 | 0.09 | 5 | 20 | 1Cr18Ni9Ti |
不銹鋼 (316L) | G1/2″ | 0.9 | 03 | 06 | TL1102.10-169106 | TL1102.50-169106 |
| 0.3～6.3 | 0.2 | 8.5 | 20 | 1Cr18Ni9Ti |
不銹鋼 (316L) | G1/2″ | 0.9 | 03 | 06 | TL1102.10-192106 | TL1102.50-192106 |
TL1102切換差可調
|
設定值調節范圍 MPa |
切換差不大于 MPa |
**允許壓力① MPa |
開關切換次數 次/分 | 壓力傳感器材料 |
接口 外螺紋 |
重量 kg | 外形尺寸圖號 | 訂貨目錄編號 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外殼 | 波紋管 | 普通型 | 防爆型 | 普通型 | 防爆型 | ||||||
| －0.1～0 | 0.019 | 1 | 20 |
1Cr18Ni9 Ti |
不銹鋼 (316L) | G1/2″ | 1.05 | 01 | 04 | TL1102.00-106106 | TL1102.40-106106 |
| －0.1～0.1 | 0.021 | 1 | 20 |
1Cr18Ni9 Ti |
不銹鋼 (316L) | G1/2″ | 1.05 | 01 | 04 | TL1102.00-105106 | TL1102.40-105106 |
| －0.1～0.16 | 0.022 | 1 | 20 |
1Cr18Ni9 Ti |
不銹鋼 (316L) | G1/2″ | 1.05 | 01 | 04 | TL1102.00-104106 | TL1102.40-104106 |
| －0.1～0.25 | 0.024 | 1 | 20 |
1Cr18Ni9 Ti |
不銹鋼 (316L) | G1/2″ | 1.05 | 01 | 04 | TL1102.00-103106 | TL1102.40-103106 |
| 0～0.1 | 0.016 | 1 | 20 |
1Cr18Ni9 Ti |
不銹鋼 (316L) | G1/2″ | 1.05 | 01 | 04 | TL1102.00-110106 | TL1102.40-110106 |
| 0～0.16 | 0.020 | 1 | 20 |
1Cr18Ni9 Ti |
不銹鋼 (316L) | G1/2″ | 1.05 | 01 | 04 | TL1102.00-111106 | TL1102.40-111106 |
| 0.01～0.25 | 0.024 | 1 | 20 |
1Cr18Ni9 Ti |
不銹鋼 (316L) | G1/2″ | 1.05 | 01 | 04 | TL1102.00-145106 | TL1102.40-145106 |
| 0.02～0.4 | 0.08 | 2 | 20 |
1Cr18Ni9 Ti |
不銹鋼 (316L) | G1/2″ | 0.9 | 02 | 05 | TL1102.00-151106 | TL1102.40-151106 |
| 0.03～0.6 | 0.09 | 2 | 20 |
1Cr18Ni9 Ti |
不銹鋼 (316L) | G1/2″ | 0.9 | 02 | 05 | TL1102.00-156106 | TL1102.40-156106 |
| 0.03～1 | 0.1 | 2 | 20 |
1Cr18Ni9 Ti |
不銹鋼 (316L) | G1/2″ | 0.9 | 02 | 05 | TL1102.00-158106 | TL1102.40-158106 |
| 0.05～1.6 | 0.19 | 5 | 20 |
1Cr18Ni9 Ti |
不銹鋼 (316L) | G1/2″ | 0.95 | 03 | 06 | TL1102.00-167106 | TL1102.40-167106 |
| 0.05～2.5 | 0.2 | 5 | 20 |
1Cr18Ni9 Ti |
不銹鋼 (316L) | G1/2″ | 0.95 | 03 | 06 | TL1102.00-169106 | TL1102.40-169106 |
| 0.3～6.3 | 0.65 | 8.5 | 20 |
1Cr18Ni9 Ti |
不銹鋼 (316L) | G1/2″ | 0.95 | 03 | 06 | TL1102.00-192106 | TL1102.40-192106 |
注：①在實際工作中，即使短暫的壓力峰值也不能超過此值。
