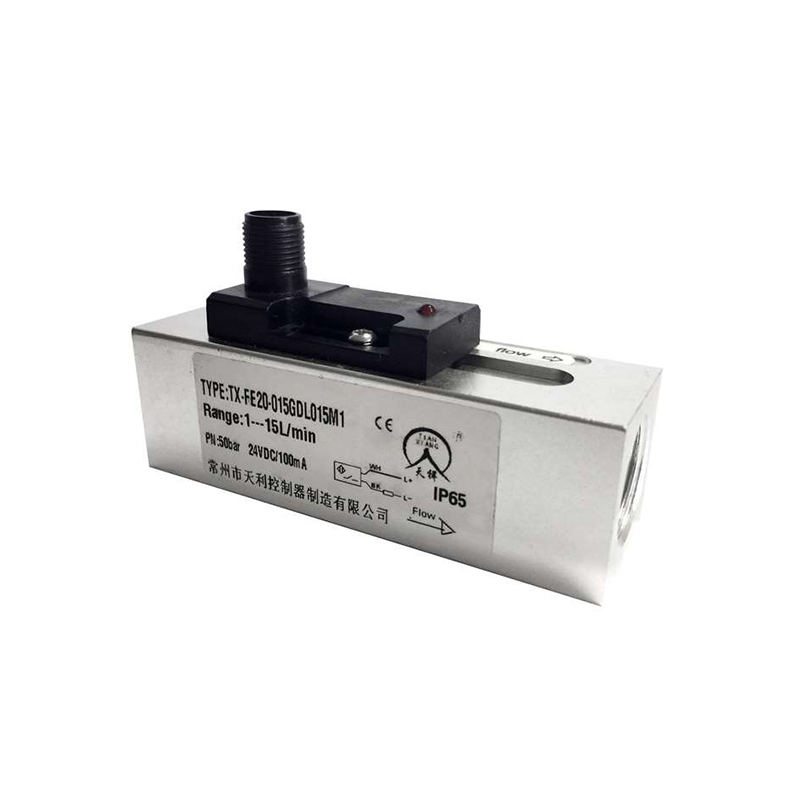

TX20活塞式流量開關

☆  測量范圍：DN8～DN25
☆  螺紋接口：G1/4內或其他
☆  工作溫度：0～90℃
☆  防護等級：IP65
☆  防爆等級：無
☆  傳感器類型：
☆  常用介質：循環水，切割液及潤滑油的斷流監測及泵的空轉保護
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

概述
在線式安裝，機械式流量開關，用于液體介質。塑料，鋁或不銹鋼外殼可選。

特點
壓力損失小，良好的重復性，抗污能力。機械部分與電子部分完全隔離，適用于小流量經濟型。帶有開關設定刻度，用戶無須在現場設定.LED顯示開光狀態,雙開關量輸出可供選擇。

適用場合
主要適用于液壓系統，可用于循環水，切割液及潤滑油的斷流監測，以及泵的空轉保護。

基本參數

設定范圍	詳見下表
重復性	±5%總量程
遲滯	視開關點而定,最小0.6L/Min
開關設定刻度	介質為水,溫度20℃,水平安裝狀態進行標定的.安裝位置,介質和溫度變回會對開關值略有影響
LED顯示	直流供電LED顯示開關狀態 交流無LED顯示
接線方式	M12接插件
輸出	干簧開關,容量24VDC/250VAC,100mA
耐壓	10bar(塑料) 50bar(鋁型) 100bar(不銹鋼)
平均壓力損失	0.3bar(在25L/min)
介質溫度	0~90℃
防護等級	IP65
TX20-GA材質	外殼:陽極氧化鋁,活塞:POM塑料彈簧:不銹鋼,密封:NBR
TX20-GK材質	活塞:POM塑料,彈簧:不銹鋼,密封:NBR

選型表

型號	壓力bar	**流量L/min(水)	可調范圍L/min(水)	G mm	L mm	H mm	B mm	X mm	重量kg
TX20-008...L(X)008	50	40	0.60(0.1)..8(7)	G1/4	93	36	30	12	0.22(0.50)
TX20-010...L(X)008	50	40	0.60(0.1)..8(7)	G3/8	93	36	30	15	0.20(0.51)
TX20-015...L(X)008	50	40	0.60(0.1)..8(7)	G1/2	93	36	30	15	0.18(0.48)
TX20-020...L(X)008	50	40	0.60(0.1)..8(7)	G3/4	105	36	35	15	0.23(0.65)
TX20-025...L(X)008	50	40	0.60(0.1)..8(7)	G1	105	36	40	15	0.32(0.82)
TX20-008...L(X)015	50	40	1(0.5)...15(13)	G1/4	93	36	30	12	0.22(0.53)
TX20-010...L(X)015	50	40	1(0.5)...15(13)	G3/8	93	36	30	15	0.20(0.51)
TX20-015...L(X)015	50	40	1(0.5)...15(13)	G1/2	93	36	30	15	0.18(0.48)
TX20-020...L(X)015	50	40	1(0.5)...15(13)	G3/4	105	36	35	15	0.23(0.65)
TX20-025...L(X)015	50	40	1(0.5)...15(13)	G1	105	36	40	15	0.32(0.82)
TX20-015...L(X)025	50	40	2(0.8)...25(25)	G1/2	93	36	30	15	0.18(0.48)
TX20-020...L(X)025	50	40	2(0.8)...25(25)	G3/4	105	36	35	15	0.23(0.65)
TX20-025...L(X)025	50	40	2(0.8)...25(25)	G1	105	36	40	15	0.32(0.82)

TX20-	008	G	D	L	015	M	1
TX20-								TX20系列活塞式流量開關
	008							螺紋接口G1/4
	010							螺紋接口G3/8
	015							螺紋接口G1/2
	020							螺紋接口G3/4
	025							螺紋接口G1
		G						內螺紋
			D					直流供電24V±20%DC
			J					交流供電230V±15%AC
				L				陽極氧化鋁外殼
				X				不銹鋼外殼
					008			設定范圍:0.6...8L/min
					015			設定范圍:1...15L/min
					025			設定范圍:2...25L/min
						M		M12接插件
						Z		直接附線
							1	1個開關點輸出
							2	2個開關點輸出

配件選型

ZL04-	PU	02	M	Z	詳述
ZL04-					M12四芯附線接插件
SL04-					自接線式M12附線接插件
	PU				PUR材質
		02			2米長
		05			5米長
		10			10米長
			M		母插頭
				Z	直型
				W	彎型
