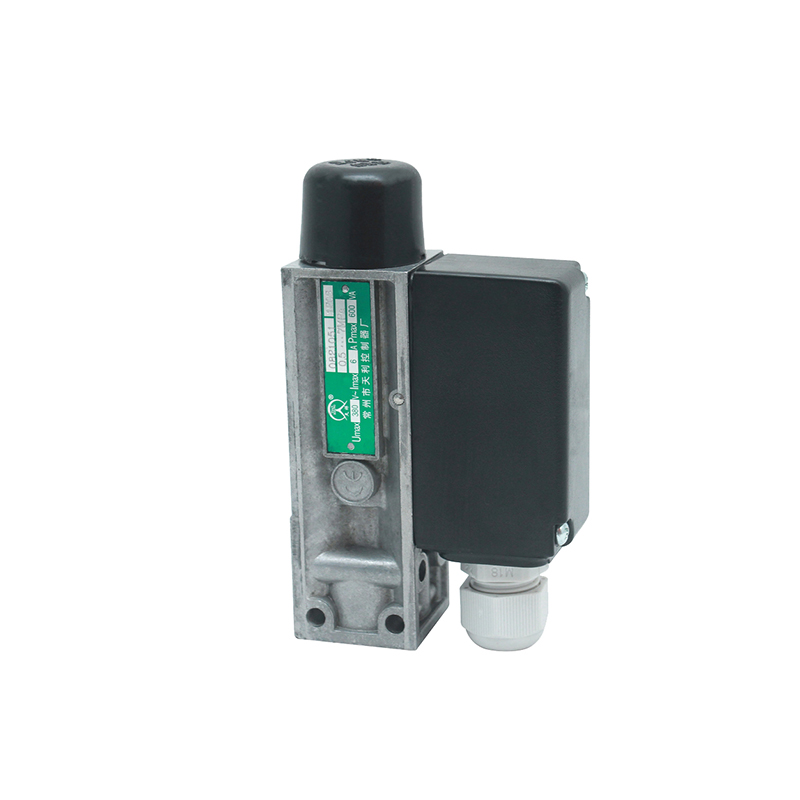

TL0515壓力開關/壓力控制器

☆  測量范圍：0.5～25MPa
☆  螺紋接口：G1/4內
☆  工作溫度：－5℃～50℃
☆  防護等級：IP54
☆  防爆等級：無
☆  傳感器類型：活塞式
☆  常用介質：壓縮空氣等中性氣體和液壓油、水油乳濁液及液體
☆  熱線電話：4001190288

產品資料下載

立即咨詢

產品介紹

概述
TL0515壓力開關/壓力控制器采用無泄漏活塞式的傳感器，可用于含油霧壓縮空氣等中性氣體和液壓油、水油乳濁液及對壓力傳感器材料無腐蝕作用的有良好潤滑性能的液體介質。
TL0515壓力開關/壓力控制器的設定值可調，調節范圍0.5～25MPa。結構緊湊、體積小且抗振性能好。

主要技術性能

工作粘度	<1×10^－3m²/s
開關元件	微動開關
外殼防護等級	IP54（符合DIN40050，與GB4208中IP54相當）
介質溫度	0～90℃
環境溫度	－5℃～50℃（帶槽密封圈）－30℃～50℃（GLYdring密封圈）
抗振性能	Max 100m/s²
安裝位置	壓力接口垂直向下（允許傾斜15°）
重復性誤差	≤2.5%
觸點容量	AC 220V 6A（阻性）

規格
切換差不可調

設定值調節范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數次/分	壓力傳感器材料			壓力接口類型②	接口內螺紋	重量 kg	外形尺寸圖號	訂貨目錄編號
設定值調節范圍 MPa	切換差不大于 MPa	**允許壓力① MPa	開關切換次數次/分	外殼	密封圈	活塞	壓力接口類型②	接口內螺紋	重量 kg	外形尺寸圖號	訂貨目錄編號
用帶塑料保護蓋的內六角螺釘調節設定值：
0.5～7	1.2	25	20	鋁	丁腈橡膠	不銹鋼 1Cr18 Ni9Ti	I	G1/4″	0.4	01	TL0515.10-201265
0.5～7	1.2	25	20	鋁	丁腈橡膠	不銹鋼 1Cr18 Ni9Ti	P	—	0.4	02	TL0515.10-201268
1～16	1.8	25	20	鋁	丁腈橡膠	不銹鋼 1Cr18 Ni9Ti	I	G1/4″	0.4	01	TL0515.10-212265
1～16	1.8	25	20	鋁	丁腈橡膠	不銹鋼 1Cr18 Ni9Ti	P	—	0.4	02	TL0515.10-212268
5～25	1.6	34	20	鋁	丁腈橡膠	不銹鋼 1Cr18 Ni9Ti	I	G1/4″	0.4	01	TL0515.10-230265
5～25	1.6	34	20	鋁	丁腈橡膠	不銹鋼 1Cr18 Ni9Ti	P	—	0.4	02	TL0515.10-230268

注：①在實際工作中，即使短暫的壓力峰值也不能超過此值。
②I—接口為內螺紋 P—接口為法蘭
③為GLydring 密封圈規格。
