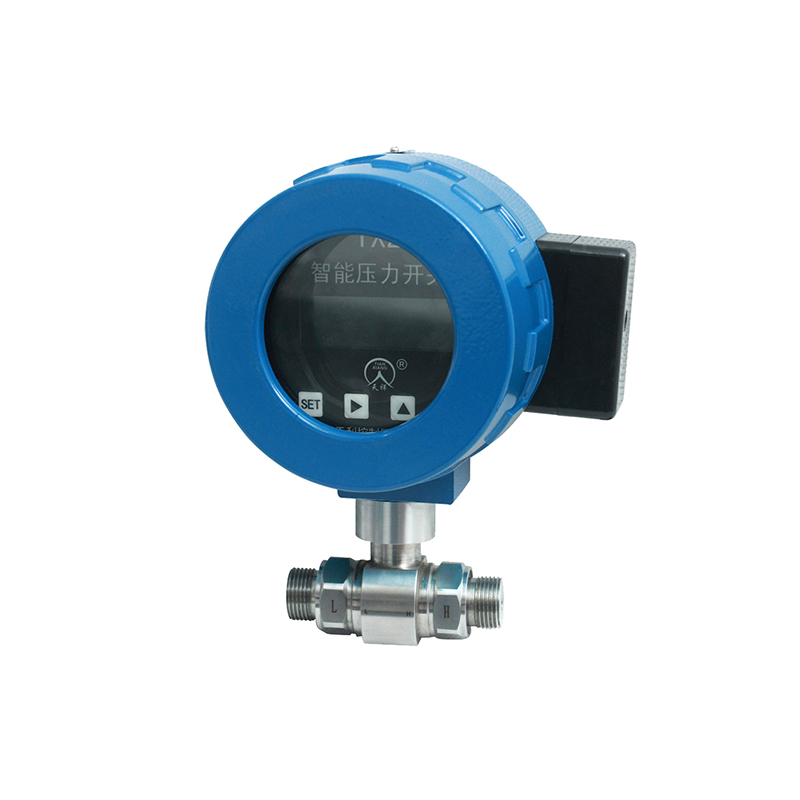

TXZC3型智能/電子差壓開關/差壓控制器是采用德國傳感器采集技術，加之高精度工業線路元件集合而成的具有高穩定性，無觸點型的智能電子壓力開關。

一、應用領域

泵及壓縮機，水處理系統，機電自動化，工程機械，液壓與氣動系統，醫用設備

二、對比電接點表、機械壓力開關的優勢

    注：此類產品皆可定制成隔膜法蘭式或隔膜螺紋式

基本參數
電源	DC24V±5%、AC220V±5%
量程范圍	-0.1-100MPa
可設定范圍	20%FS-80%FS（**）
過載	150%FS
顯示	四位LCD
顯示精度	0.5%FS
重復性誤差	≤0.3%FSmax
溫度漂移	≤0.1%FSmax
外殼防護等級	IP54
模擬輸出	4-20mA   負載≤600歐姆   精度0.5%FS
輸出方式
類型	PNP晶體管輸出、SPST開關量輸出
動作壽命	＞100萬次
響應時間	動作時間:15ms  釋放時間：8ms
過程連接	不銹鋼304#  M20×1.5(常規）
環境條件
介質溫度	-25-80℃
環境溫度	-25-80℃

TXZC3 - X XX XX . XX X X . XX    32     -  A B   C  .   D  E F.   G
A：供電電源
代碼			供電電源
1			DC24V
2			AC220V
B：傳感器類型
代碼			傳感器類型
CG			陶瓷壓阻表壓型
SG			擴散硅表壓型
SD			擴散硅差壓型
SY			應變片表壓型
C：量程
代碼	量程	代碼	量程	代碼	量程
00	0-20KPa	01	0-35KPa	02	0-70KPa
03	0-100KPa	04	0-200Kpa	05	0-350Kpa
06	0-700Kpa	07	0-1MPa	08	0-2MPa
09	0-3.5MPa	10	0-7MPa	11	0-10MPa
12	0-20MPa	13	0-25MPa	14	0-30MPa
15	0-35MPa	16	0-40MPa	17	0-60MPa
18	-0.1-2MPa	19	0-18MPa	20	0-6MPa
D：邏輯輸出
代碼			邏輯輸出
10			一路PNP(DC24V,3A max)
11			二路PNP(DC24V,3A max)
30			一路繼電器(DC24V/AC250V,3A max)
31			二路繼電器(DC24V/AC250V,3A max)
E：輸出類型
代碼			輸出類型
0			有源輸出(只有PNP輸出才能選)
4			通斷信號
F:模擬量輸出
代碼			模擬量輸出
N			無
B			4-20mA
G:過程連接
代碼			過程連接
00			外螺紋M20×1.5(不銹鋼304#)
01			外螺紋1/2NPT(不銹鋼304#)
02			外螺紋1/4NPT(不銹鋼304#)
03			外螺紋G1/2”(不銹鋼304#)
04			外螺紋G1/4”(不銹鋼304#)
